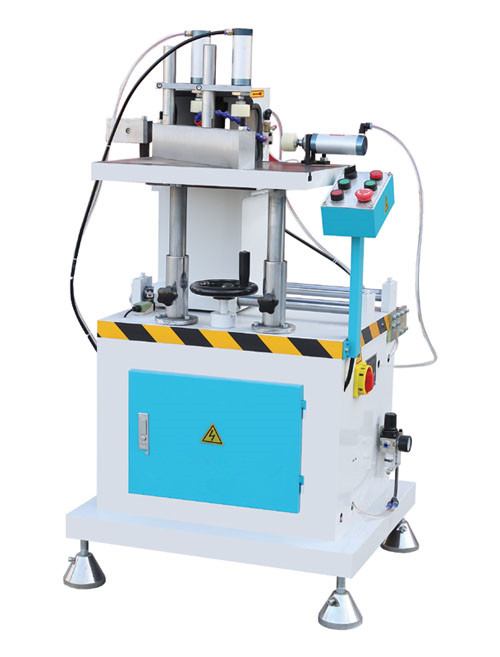

LXD200鋁門窗端面銑床設備性能:
本機用于各種鋁型材端面、中庭兩端截面及端面槽的成型加工,設有高精度主軸,使加工精度高且穩定,工作臺上下可調,直觀性好,刀具主軸通過聯軸器連接,電機主軸的運轉精度不會影響刀具的工作精度,刀具進給采用直線軸承運動副,使工作性能穩定,更大的刀具直徑,使加工面質量更好
LXD200鋁門窗端面銑床規格及技術參數:
電源:380V 50Hz(三相四線制)
電機功率:1.5KW
氣源工作壓力:0.5-0.8Mpa
工作臺尺寸:378mm×350mm
工作臺升降行程:0-80mm
開最大尺寸:90mm×45mm×200mm
主軸直徑:Φ32mm
銑刀直徑:Φ100mm-Φ200mm
可裝銑刀寬度:90mm
主軸箱進給行程:0-320mm
外形尺寸:(長×寬×高)850mm×740mm×1300mm
重量:150Kg
LXD200鋁門窗端面銑床結構特點:
本機采用氣動壓緊、手動工進,結構緊湊,操作簡單,性能穩定可靠,易于維修保養。
LXD200鋁門窗端面銑床主要組成
本機由電動機箱、工作臺、機身等主要部分組成。
電動機箱:主要由箱體、箱蓋和電機防護罩、導軸、電機座等幾部分組成。電機箱可以沿水平導軸移動,移動范圍為0~300mm;電機座可以沿縱向?qū)лS上下移動,通過手動調整,來達到切削型材的合適高度位置;電機防護罩起到安全防護作用;噴霧系統安裝在防護罩外,便于加工鋁型材時對銑刀進行冷卻。
工作臺:由支箱、臺板面、定位塊等主要部分組成,可沿水平導軸左右移動。在臺板面的上部有2個壓緊氣缸。
機身:由支座箱和水平調整底座等部分組成。
