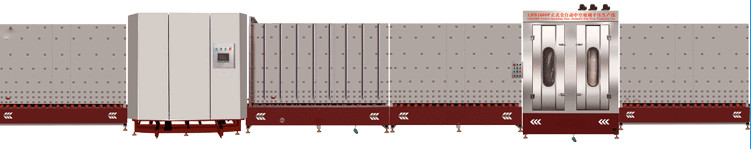

板內合片中空玻璃生產線(六段) LB1600P板壓內合片中空玻璃生產線
立式板內合中空玻璃生產線產品介紹:
LB1600P豪華立式中空玻璃自動平壓生產線是用于3—12mm單片平板玻璃的自動清洗、合片、板壓將其加工成高效、節能槽鋁式中空玻璃。其結構具有緊湊、環保、生產效率高等優點,是加工槽鋁式中空玻璃所需的主要設備。
立式內合片中空玻璃生產線技術參數:
輸入電源: 380V50HZ 三相四線
總 功 率: 13KW
清洗玻璃最大尺寸 : 2000×1600mm
最小尺寸(長×寬): 540×450mm
清洗玻璃厚度: 3—12mm
中空玻璃最大厚度: 40mm
清洗速度: 2—8m/min
工作速度: 32m/min
外形尺寸: 13000×1500×2650mm
總重量: 3200kg
內合片板壓中空玻璃生產線結構及特點:
LB1600P豪華立式中空玻璃自動平壓(板壓)生產線是傾斜立式結構.由進料段、清洗干燥段及鋁框定位檢查段、緩沖段、板壓成型段及翻轉平移出料段組成,各段均以相同的傾角立式安裝??刂葡洳贾迷阡X框定位檢查段的后面,控制面板在干燥區的左側使設備更節省空間,操作方便。.清洗區和水箱均為不銹鋼及耐腐蝕材料制造,傳送輥材料為耐酸聚氨酯。清洗干燥段采用無級變頻調速,齒輪嚙合傳動,其他各段采用變頻調速鏈條傳動,使玻璃能以合適的速度平穩地運行。水路系統可選配高效的軟化水及水過濾設備,確保玻璃清洗質量。大風力傾斜風刀能使被加工玻璃表面得以干燥。出料段設有檢查燈管能清晰地檢查玻璃的清洗質量,鋁框定位采用相應的定位輔助系統,在鋁框定位完畢之后踩下腳踏開關啟動檢查傳送電機使玻璃進入緩沖段在進入板壓段。經板壓后的中空玻璃半成品進入翻轉臺可平移出該生產線,進入最后一道封膠工序。該機結構緊湊、經濟實用、效率高、維護方便。
