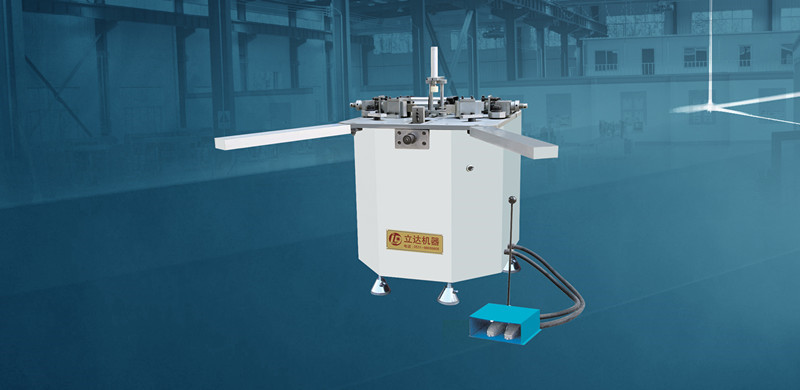

鋁門窗氣動單頭組角機
LQZ-120鋁門窗氣動組角機設備特點:
氣動組角機是高檔鋁門窗專用生產設備,適用于角碼結構型鋁門窗90度角連接??梢淮瓮瓿蓛蓚€(gè)角的角碼式?jīng)_鉚連接。
主要組成、工作原理及結構特點:
鋁門窗氣動組角機主要組成:
氣動組角機由機體、工作臺、定位調整機構、輔助定位裝置、組角機構、上組角刀橫向調整機構、上壓緊裝置、腳踏開關等主要部分組成。氣動系統由腳踏閥、氣缸、壓力表、氣源處理器等組成。
鋁門窗氣動組角機工作原理:
氣動組角機由氣缸推動杠桿,再由杠桿推動兩組角機構向前運動,再由刀座上的組角刀實現對鋁門窗90度角的連接。
鋁門窗氣動組角機結構特點:
氣動組角機是在吸收過國外同類產品優點的基礎上開發的新機型。多位組角機采用氣動控制,由于采用了機械杠桿聯動的新結構,消除了組角刀不同步對組角質量的影響,使組角完全同步,組角深度更加一致,組角的90度角更加準確。另外,前后定位采用了上下可調,前后距離可調的定位裝置,適用于加工不同的斷面形狀和尺寸的型材。
鋁門窗氣動組角機技術參數:
氣源工作壓力 0.5-0.8 MPa
耗氣量 182L/min
總組角壓力 26-41.6KN
組角缸運動行程 75mm
主定位塊調整范圍 50mm
加工型材高度 Max120mm
外形尺寸 820×820×1300mm
重量 200Kg
