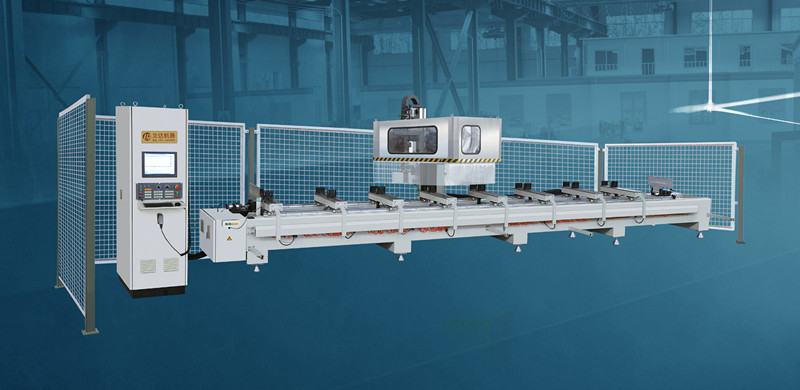

鋁幕墻加工設備,高速雙工作臺數控加工中心GCGZ-CNC-7000
鋁幕墻加工設備-高速雙工作臺數控加工中心特點:
1、用于鋁型材鉆孔、攻絲、端面銑削加工、異型孔槽加工等。
2、采用高速電主軸,性能可靠,可實現三軸聯動及二軸分別插補。
3、采用雙定位板,雙工作臺,可同時加工兩種工件,互不干涉。
4、刀庫設有6刀位,可自動更換刀具。
5、移動部件均采用高精度直線導軌副。
6、采用冷卻噴霧系統對刀具進行冷卻,以提高刀具壽命和工件的粗糙度。
高速雙工作臺數控加工中心GCGZ-CNC-7000規格及技術參數:
電源 380V 50Hz電機功率12k
工作氣壓0.5~0.8Mp主軸功率6.9KW
夾具工位8縱向行程(X軸)7000mm
橫向行程(y軸)960mm垂直行程(z軸)300mm
X軸運行速度0~50m/minY軸運行速度0~30m/min
Z軸運行速度0~20m/min主軸轉速0~18000rpm
主軸回轉范圍-90º~0º~+90º 刀具庫6刀位、可自動換刀
刀具最大安裝長度135mm鋸片刀直徑Ф80~Ф150mm
潤滑、冷卻自動油潤滑,噴霧冷卻機床重量4500kg
機床外形尺寸11300×2350×2550mm(長×寬×高)
加工尺寸范圍400×200×7000mm雙工作臺兩件長度之和小于7000 mm
