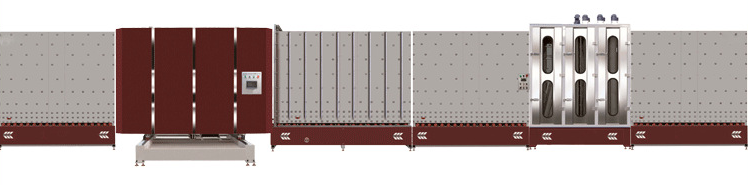

LB2500P立式板外合片中空玻璃生產線
立式自動板外合片中空玻璃生產線產品介紹:
全程電腦自動控制系統
自動識別鍍膜玻璃和LOW-E玻璃的膜層面(可選配)
清洗機和水路全部采用不銹鋼及耐腐蝕材料制造,經久耐用
特殊設計的清洗干燥段傳送機構,適合清洗厚3-12mm的玻璃;
獨家采用多段變頻器控制,設備多速運轉優化功能,可自動實現各種大小玻璃運行
清洗玻璃可連續清洗,機器自動區分第一,第二塊玻璃
生產線各段輸送部分均采用停車緩沖功能,避免出現玻璃與設備定位發生沖撞的現象,并有效減小玻璃對輸送輪的磨損
可單獨定做不等片中空玻璃,異型中空玻璃等
技術參數:
輸入電源: 380V50HZ
輸入功率: 28KW
清洗速度: 3-12m/min
傳送速度: 45m/min
清洗最小玻璃尺寸:400×450mm
清洗最大玻璃尺寸:2500×3000mm
中空玻璃厚度: 40mm
玻璃厚度: 3-12mm
外形尺寸: 20800×2600×3200mm
重量(約): 5800kg
結構特點:
LB2500P立式自動板外合片中空玻璃生產線是傾斜立式結構。由進料段、清洗干燥段及檢查段、緩沖段、板外合片段、板壓成型段及翻轉平移出料段組成,各段均以相同的傾角立式安裝??刂葡洳贾迷跈z查段的后面,控制面板在干燥區的左側使設備更節省空間,操作方便。
清洗區和水箱均為不銹鋼及耐腐蝕材料制造,傳送輥材料為耐酸聚氨酯。
清洗干燥段采用無級變頻調速,齒輪嚙合傳動,其他各段采用變頻調速鏈條傳動,使玻璃能以合適的速度平穩地運行。
水路系統可選配高效的軟化水及水過濾設備,確保玻璃清洗質量。大風力傾斜風刀能使被加工玻璃表面得以干燥。
出料段設有檢查燈管能清晰地檢查玻璃的清洗質量,板外合片段采用相應的定位輔助系統,在鋁框定位完畢之后踩下腳踏開關啟動檢查傳送電機使玻璃進入緩沖段在進入板壓段。
經板壓后的中空玻璃半成品進入翻轉臺可平移出該生產線,進入最后一道封膠工序。該機結構緊湊、經濟實用、效率高、維護方便。
安裝調整:
現場條件:應具備380V交流電源,工業用潔凈水源,排水溝,場地應為堅硬干凈無塵土的混凝土。
安裝與調試:
正確擺放進料段、清洗干燥段、、鋁框定位段、緩沖段、板壓成型段及翻轉平移出料段務必安放穩固,調整各段調平底座,使斜架支撐輪共面,支撐玻璃穩固、可靠;調整支撐玻璃下邊緣的進料段傳送輥、清洗干燥支撐尼龍輪,將六段連接緊固。
連接好由清洗干燥段到出料段的傳運鏈條,正確擺放風機、水箱及水處理裝置,按水路、風路系統圖及接線圖接風管、水管及接線。
維護保養:
為保證機器的良好運行,應加強機器日常維護與保養,在運行過程中若有異常情況應立即停車檢查。排除故障后再重新啟動。設備出現較大的的故障時應有專業人士來維修,在開始檢修前切忌關掉總電源。
傳動維護:
各傳送輥軸承、毛刷輥軸承、傳送軸承、鏈輪、齒輪定期加注鈣基潤滑脂;微型擺線針輪減速機每半年加鈣基潤滑脂一次;無級調速器每半年換潤滑油一次,且在運轉過程中應時常檢查其油位,保持油位在滑標中心線以上。
水路維護:
水箱內循環水應每天更換,水箱每周清洗一次,經常檢查噴水嘴噴水情況,項發現堵塞應及時清理。
風路維護:
定期檢查風機運行情況,如有異常聲音應立即停機檢查,定期清洗風機過濾柵,減小引風阻力,提高風干后玻璃表面潔凈度。
