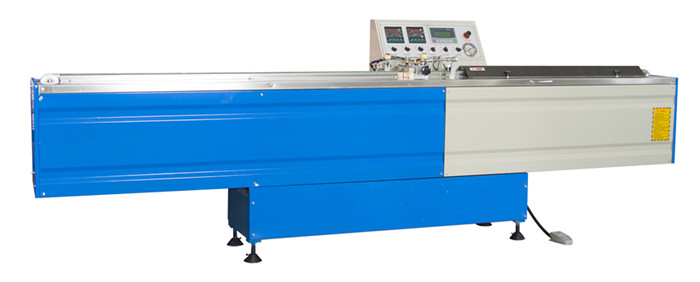

WJT04丁基膠涂布機是將丁基熱熔膠均勻地涂在中空玻璃的鋁間隔框上的熱擠出設備。該機為半自動膠條涂布機,即人工扶持間隔框進行逐邊操作。將間隔框放在傳送帶上,人工扶持間隔框隨傳送帶運行,當間隔框通過傳感器時,傳送壓輪及打膠閥將按設定程序自動動作,即擺動氣缸動作,壓輪壓下,壓送鋁間隔框行進,待間隔框到達打膠頭時開始打膠,將膠均勻地涂在鋁間隔框上,當間隔框另一側快要到達壓輪時,壓輪抬起,離開打膠頭時,膠閥自動停止打膠。
免泄壓丁基膠涂布機功能特點:
該機主要功能有:一、任意設置加熱溫度;二、皮帶自動傳送功能;三、自動、手動轉換打膠功能;四、膠頭、膠缸加熱功能;五、免泄壓調整膠嘴間隙功能;六、單相電源工作方式、氣動增壓系統。
免泄壓丁基膠涂布機技術參數:
膠頭可調距離 mm 6—23
擠膠壓力 MPa 10—15
氣動系統工作壓力 MPa 0.4—0.6
打膠溫度 ℃ 110—140
輸送帶速 m/min 26
電源 電壓 V 220/380V(可選)
頻率 Hz 50
裝機功率 總功率 kW 4.5
輸送功率 kW 0.12
加熱功率 kW 3.8
外形尺寸 3000mm×700mm×1230mm
免泄壓丁基膠涂布機主要結構:
該機主要有打膠系統、液壓控制系統、氣動控制系統、電器控制系統及機架組成。
1、打膠系統
打膠系統主要由輸送裝置、打膠裝置、擠膠裝置及支撐架組成。
2、輸送裝置
輸送裝置由帶減速器的齒輪減速電機組成、皮帶運行部件結構簡單,運行平穩可靠。
3、打膠裝置
該裝置由打膠頭、開關軸、打膠座、加熱棒、免泄壓調整裝置等件組成,開關軸由氣缸驅動控制打膠過程的通斷,打膠頭可通過手輪來調節其間距,并通過調整螺釘來調節打膠的流量。打膠溫度通過PLC自動調節,并使之在很小的范圍內保持恒定。
4、擠膠裝置
擠膠裝置由膠缸、擠膠活塞、液壓缸、支撐桿、加熱板、左右連接座等組成,通過加熱裝置將膠加熱至一定溫度后,調節氣壓調節閥,使擠膠壓力達到一定值后即可進行打膠。膠缸溫控也為自動控制。
5、液壓控制系統
此系統由氣動液壓泵、控制閥、油箱等件組成,該系統能自動控制擠膠壓力使擠膠壓力在涂膠過程中保持穩定,使涂膠更加均勻。設計獨特的膠路系統,工作液壓壓力只需9—12MPa。真正的免漏膠、免漏油、免維護系統。
6、氣動控制系統
該系統由氣源處理元件、電磁閥、減壓閥、單向節流閥等組成,通過此系統來控制氣缸及壓輪的動作速度、壓力,并可根據需要進行調整。
7、電器控制系統
該系統以PLC為控制中心,由接近傳感器、PLC機、中文控制終端及操作電器元件組成,功能強大、工作可靠、操作簡單,自動化程度較高。元器件采用進口電器產品,質量可靠。
